[Cartography]Flow Map Renderer

작성자:
▣ 개요
 - O-D Data Flow Map Renderer
 - Features
  : O-D, D-O 필드의 최소/최대값을 이용하여 심볼의 크기를 결정
  : Sorting + Gradient Color 적용
  : Symbol을 사용자가 선택/편집 할 수 있도록 UI 구성
  : Scalable Symbol

▣ O-D Data : O-D Polyline

▣ Flow Map Renderer for ArcGIS UI

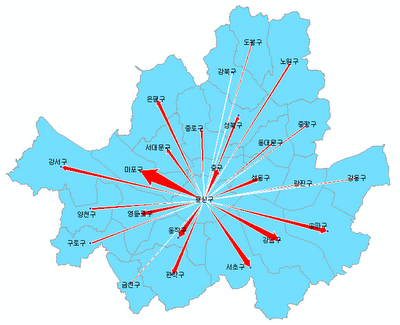

▣ Flow Map: O-D Arrow

▣ Flow Map: O-D Circle

▣ Flow Map: Single Arrow + Gradient Color

▣ Flow Map: Single Circle + Gradient Color

▣ Flow Map: Single Arrow

▣ Flow Map: Single Circle
